全自动次氯酸钠投加装置

消毒灭菌作为净水工艺的重要环节,在大规模给排水处理中已经成为必不可少的重要环节。次氯酸钠成品药液以其良好的杀菌效果,低廉的使用成本以及安全便捷的使用方式,在众多的消毒方式中越来越受到人们的青睐。

一、投加工艺:

  符合相关标准要求的市售次氯酸钠成品药液(有效氯的含量约为10%)输送到专用储存罐中后,稀释系统会按照自控系统设定的程序在溶液罐中配置成所需浓度的药液(完成自动提升原液、自动加水、自动搅拌等自动配药程序)。自动投加系统会根据系统设定的程序通过计量泵将配好的药液定量投加到相应的水池或供水管道中,和水充分混合达到消毒灭菌的水处理目的。药液投加量的多少,系统可以根据进水流量和出水余氯自动调整。

二、系统组成:

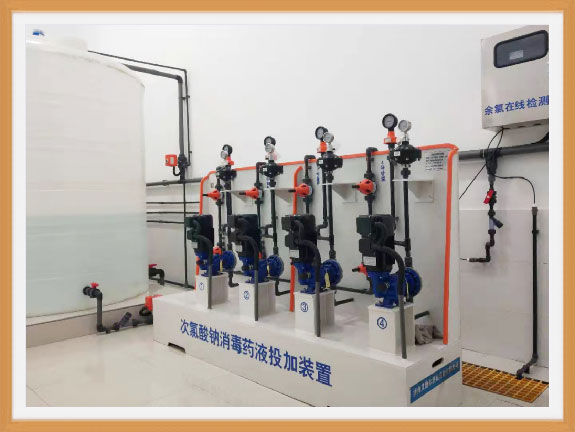

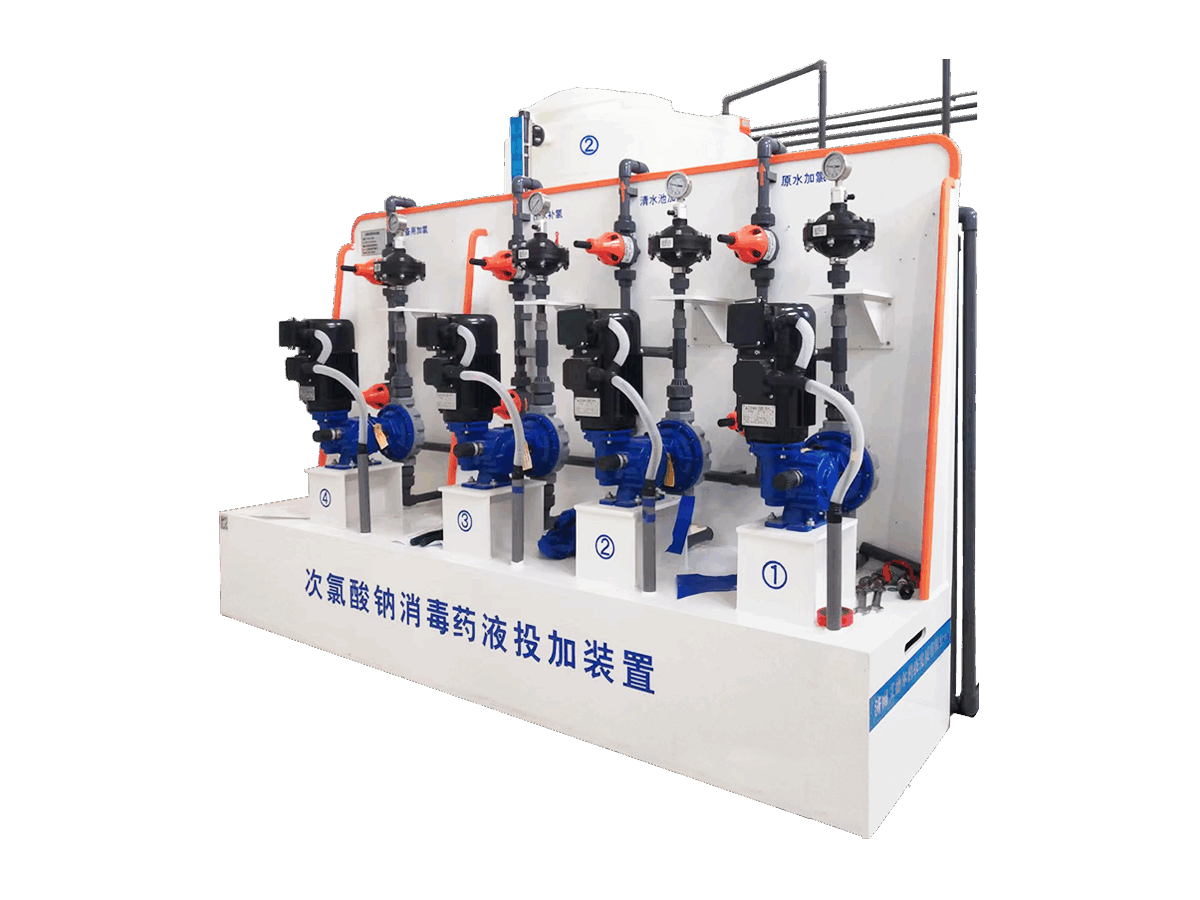

  原液储存罐、原液提升泵、溶液配置储存罐、循环搅拌泵、超声波液位计、药液计量投加系统、PLC自动控制系统、余氯在线检测系统等组成。

三、功能特点:

 A、药液储存罐:耐腐蚀耐材质制作(PVC、PE、PP等材质)。

 B、隔膜计量泵(电磁、机械或数字)(泵头及膜片材质为耐腐蚀材质)。

 C、耐腐蚀背压阀、安全阀及脉动阻尼器:恒定背压保证药液准确计量,计量泵安全运行。

 D、次氯酸钠药液主体投加设备:耐腐蚀、耐老化、耐压材质制作。

 E、自动反冲洗维护系统:防止NaCLO在泵、阀及管道内结晶沉积堵塞。

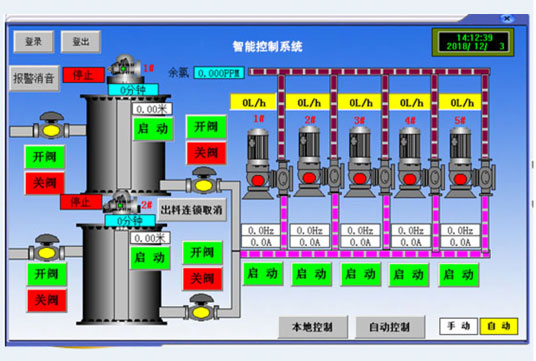

 F、PLC智能控制系统:实现成套设备的自动化运行控制。

 G、余氯在线检测仪:实时在线显示出水余氯。

 H、具有远程/就地、手动/自动切换功能,可手动设定加氯量,自动状态下可接收4-20MA流量/余氯信号,实现投加量的自动调节运行,具有实时监控原料液位、原料用量在线累计统计功能。
