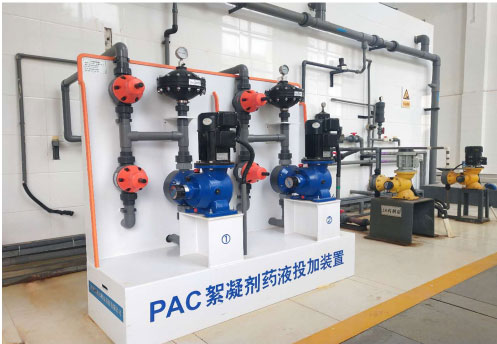

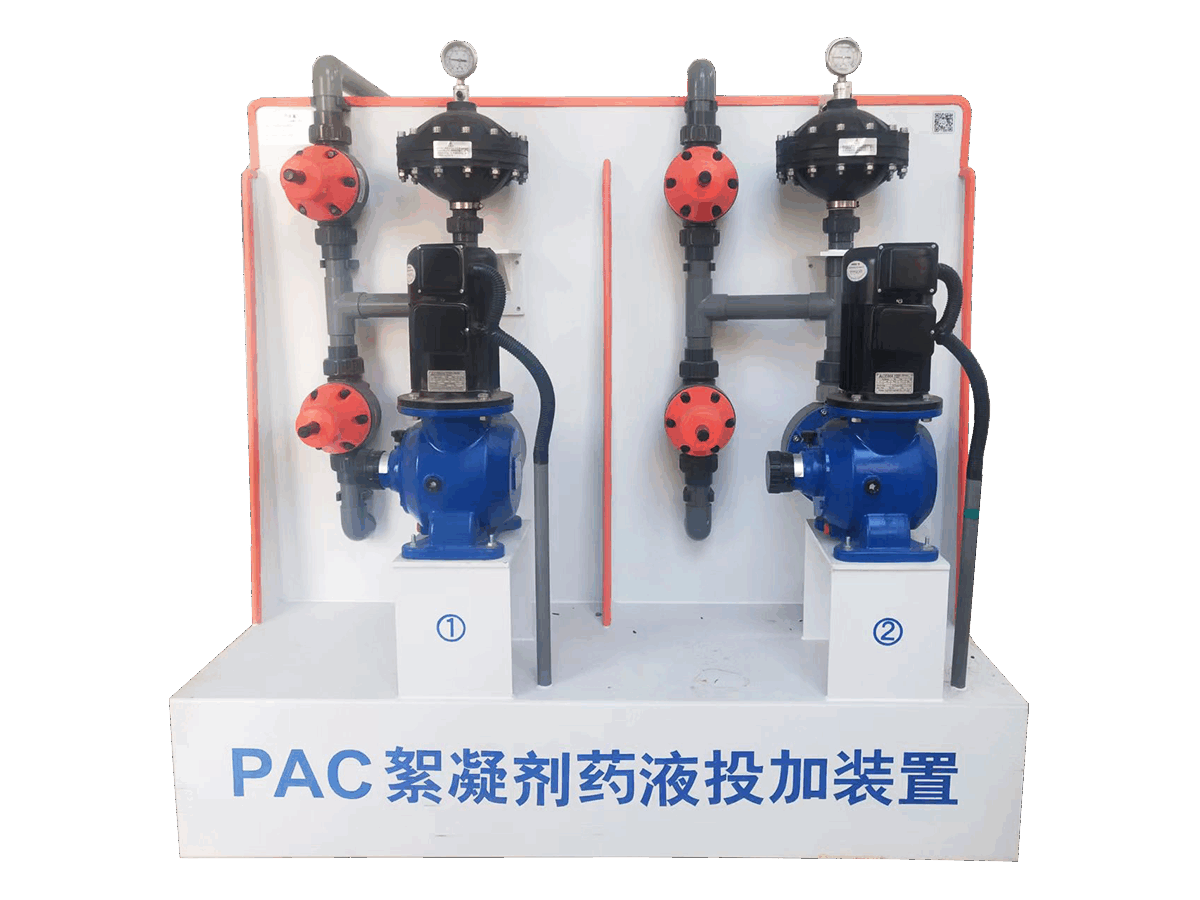

PAC加药装置

一、工艺原理:

一般情况下原水中存在大量的悬浮物。它们在静电斥力和布朗热运动的作用下能够克服重力,保持动态平衡悬浮于水中,不会自动聚集凝聚沉淀。如果未经处理,不仅会影响出水的浊度,还将影响后续工艺加氯消毒的效果。最为常用的处理方法是向水中投加高电荷离子或高分子聚合物,利用电性中和,吸附桥架等原理使胶体粒子脱稳,凝聚沉淀,令水质澄清。因此需要投加包括PAC(聚合氯化铝)在内的高分子化学药剂来提升出水水质。另外,PAC还有良好的辅助脱氮除磷功能,可以达到进一步提升水质的良好效果。

二、系统组成:

  1、原液储存及输送模块 :由原液储存池、超声波液位计、自吸式原液提升泵、反冲洗电动球阀等装置组成。

  2、药液自动配制模块 :由溶液池、超声波液位计、搅拌电机、自动进水阀、自动进料阀、自动出药阀等组成。

  3、药液自动投加模块 :由变频机械隔膜计量泵、脉动阻尼器、安全阀、背压阀、Y型过滤器、流量计等组成。

  4、自动控制模块:由就地电器控制柜、触摸屏、PLC操作系统及远程传输上位机监控系统组成。

三、系统特点:

  1、采用模块化设计,各模块相互衔接又独立成块,设备现场布置统一美观。

  2、人机界面使用高质量的触摸屏,具有直观、动感的工艺流程画面,可直接查阅历史数据和报警记录。中文显示界面友好,操作简单方便。

  3、具有强大的通信功能,支持多种通信协议,可方便地实现远程控制。

  4、操作系统灵活性好,可以根据使用的具体条件以多种方式运行。

  5、工艺先进,配套耐腐蚀变频计量泵,实现药液精确投加。

  6、可实现全线自动化投加,降低劳动强度,有效提高生产效率。

  7、药剂封闭保存,现场干净整洁。

  8、系统运行稳定可靠,故障率低,维护方便。

四、应用领域:

  广泛应用于自来水、工业用水、城市污水、造纸废水、印染纺织废水等净化处理。
